以太網16通道±10V模擬輸入IO模塊

上架時間：2020-08-07 制造商：HCTech 無錫和控電子

瀏覽次數：7005

產品類型：IO模塊

產品顏色：

產品價格：￥

馬上咨詢

產品詳情

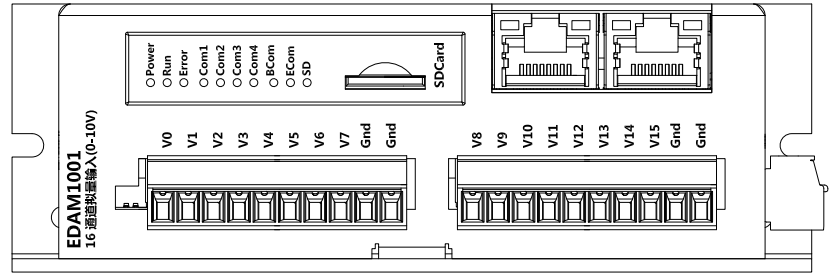

EDAM1001 16通道±10V模擬輸入IO模塊

I/O 特點

? 標準 Modbus TCP；
? 16 個單端電壓輸入通道，通道都可獨立配置；
? 金屬外殼，高防護，緊湊尺寸；
? 雙看門狗，低功耗設計；
? 1500VDC 模擬與數字隔離, 通道間保護 25VDC；
? 寬工作電壓：7-30VDC, 電源反接保護；
? 寬工作溫度：-25 75℃；
? EMI：滿足 fcc a 級或 ce 級；

介紹

EDAM1001 又稱 iRTUxDAM1001，具有 iRTUx 采集記錄、云上報等的功能。該模塊是一個 16 通道 0-10V 模擬輸入模塊，對于工業測量和監控應用來說是一種極具成本效益的解決方案。它的磁隔離輸入提供 1500VDC 的模擬輸入和模塊之間的隔離，并保護模塊和外圍設備免受高輸入線路電壓損壞。

DAM1001 提供信號調理、 A/D 轉換、測量和以太網數字通信功能。

DAM1001 采用 16 位 A/D 轉換器將傳感器電壓或電流轉換成數字數據。當主機輪詢時，模塊通過標準的 Modbus TCP 接口將數據發送給主機。

系統規格

? 接口；
– 2 個以太網 RJ45 座，型號為 8P8C 的 RJ45，金屬屏蔽。
– Modbus TCP;
? 指示；
– 9 個 Led，指示電源和通訊等
? 隔離；
– 1500VDC
? 保護；
– EMI：滿足 fcc a 級或 ce 級；
? 電源；
– 反接保護
– +7V 30VDC
– <2.5W 低功耗
? 機械尺寸；
– DIN32 安裝、板側裝和板豎裝
– 100mm X 120mm X 40mm
? 環境；
– 工作溫度：-25 to +75°C；
– 保存溫度：-45 to +85°C；

應用

? 遠程數據采集
? 過程監控
? 工業過程控制
? 能源管理
? 監控
? 安全系統
? 實驗室自動化
? 樓宇自動化
? 產品測試
? 直接數字控制

I/O 規格

? 16 個單端電壓輸入通道
? 支持的電壓，±10V/±5V
? A/D 分辨率，16 位
? 綜合精度，0.1% (FSR)
? 采樣速率，100 次/秒
? 輸入阻抗：>30KΩ
? 通道間共模電壓：25VDC

可配置量程

? -10V …10V
? -5V …5V

可配置的協議

? Modbus 從站 (TCP 或 RTU/ASCII);
? Modbus 主站 (TCP 或 RTU/ASCII);
? Modubs 有表網關 (TCP 或 RTU/ASCII);
? Modubs 無表網關 (TCP 或 RTU/ASCII);
? Modubs 云網關；
? 云上報協議；
? 設備遠程維護協議（需云服務器，無錫和控電子提供平臺軟件支持)；

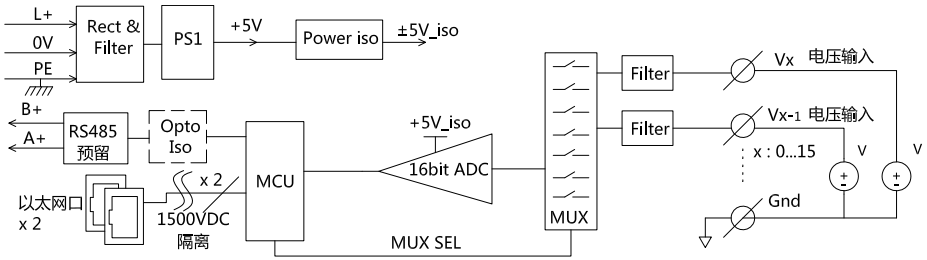

I/O 內部結構
